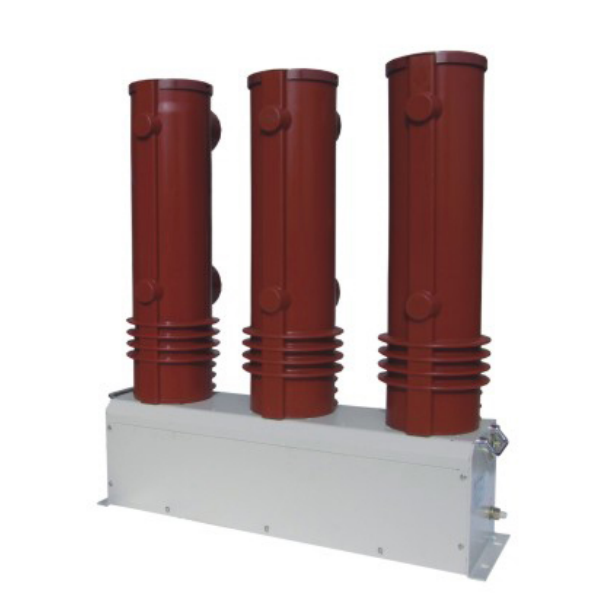

24KV系列高压真空接触器
JCZ8C系列高压真空接触器，适合用于24KV电力系统中，选用投切电容器真空开关管，与绝缘支架，金属框架牢固合成一体，安全可靠。该系列高压真空接触器机构行程大，开断能力强，合分闸弹跳小，稳定。三相同期性好，特别适用于投切电容器组的负载中。型号有电磁保持型，机械保持型，永磁机构型三种，二次控制简单可靠。
产品概述
JCZ8C系列高压真空接触器，适合用于24KV电力系统中，选用投切电容器真空开关管，与绝缘支架，金属框架牢固合成一体，安全可靠。该系列高压真空接触器机构行程大，开断能力强，合分闸弹跳小，稳定。三相同期性好，特别适用于投切电容器组的负载中。型号有电磁保持型，机械保持型，永磁机构型三种，二次控制简单可靠。

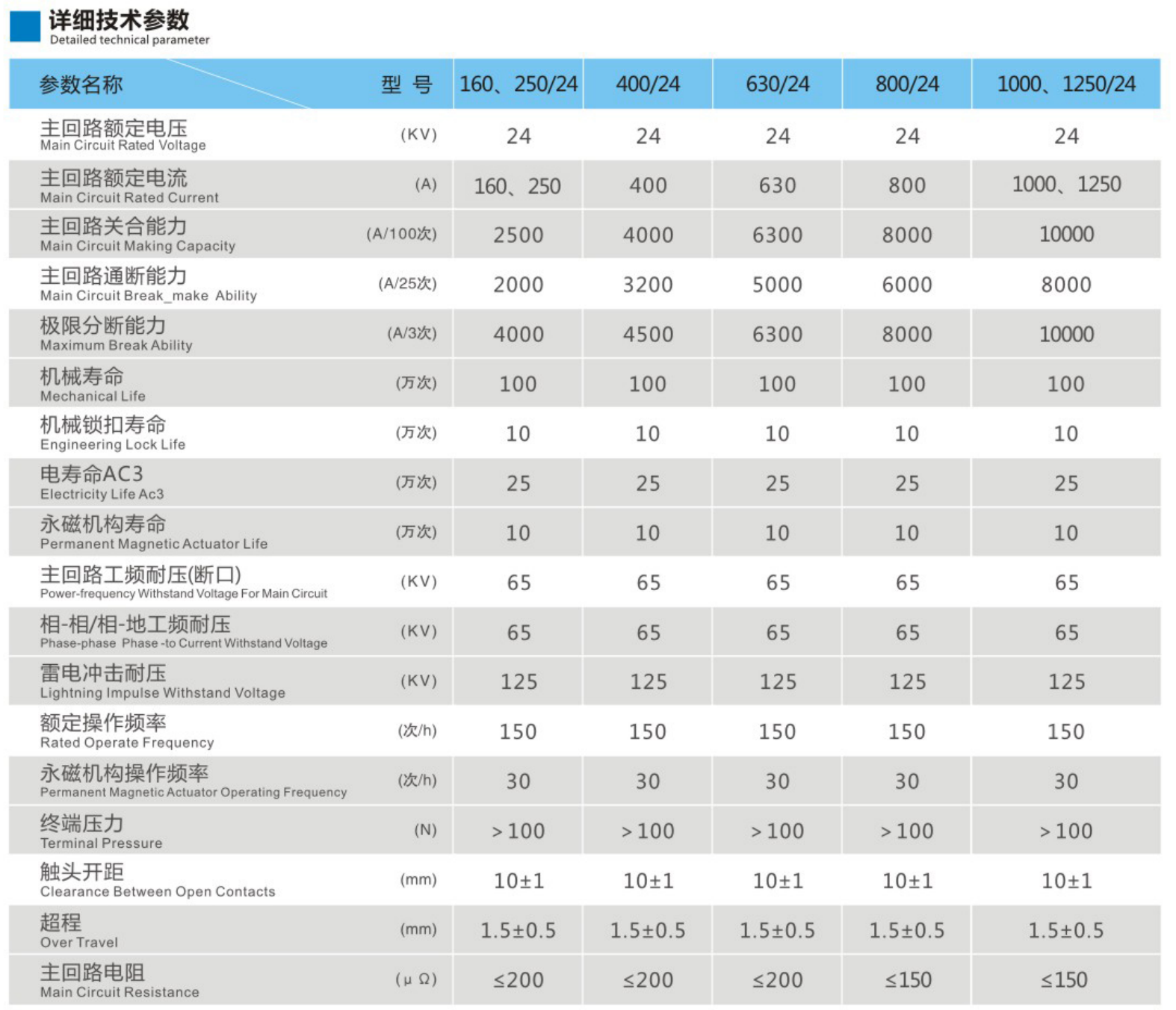

详细技术参数
参数名称 型号 | 160、250/24 | 400/24 | 630/24 | 800/24 | 1000、1250/24 | |
主回路额定电压 | (KV) | 24 | 24 | 24 | 24 | 24 |
主回路额定电流 | (A) | 160、250 | 400 | 630 | 800 | 1000、1250 |
主回路关合能力 | (A/100次) | 2500 | 4000 | 6300 | 8000 | 10000 |
主回路通断能力 | (A/25次) | 2000 | 3200 | 5000 | 6000 | 8000 |
极限分断能力 | (A/3次) | 4000 | 4500 | 6300 | 8000 | 10000 |
机械寿命 | (万次) | 100 | 100 | 100 | 100 | 100 |
机械锁扣寿命 | (万次) | 10 | 10 | 10 | 10 | 10 |
电寿命AC3 | (万次) | 25 | 25 | 25 | 25 | 25 |
永磁机构寿命 | (万次) | 10 | 10 | 10 | 10 | 10 |
主回路工频耐压(断口) | (KV) | 65 | 65 | 65 | 65 | 65 |
相-相/相-地工频耐压 | (KV) | 65 | 65 | 65 | 65 | 65 |
雷电冲击耐压 | (KV) | 125 | 125 | 125 | 125 | 125 |
额定操作频率 | (次/h) | 150 | 150 | 150 | 150 | 150 |
永磁机构操作频率 | (次/h) | 30 | 30 | 30 | 30 | 30 |
终端压力 | (N) | >100 | >100 | >100 | >100 | >100 |
触头开距 | (mm) | 10±1 | 10±1 | 10±1 | 10±1 | 10±1 |
超程 | (mm) | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 |
主回路电阻 | (μΩ) | ≤200 | ≤200 | ≤200 | ≤150 | ≤150 |
