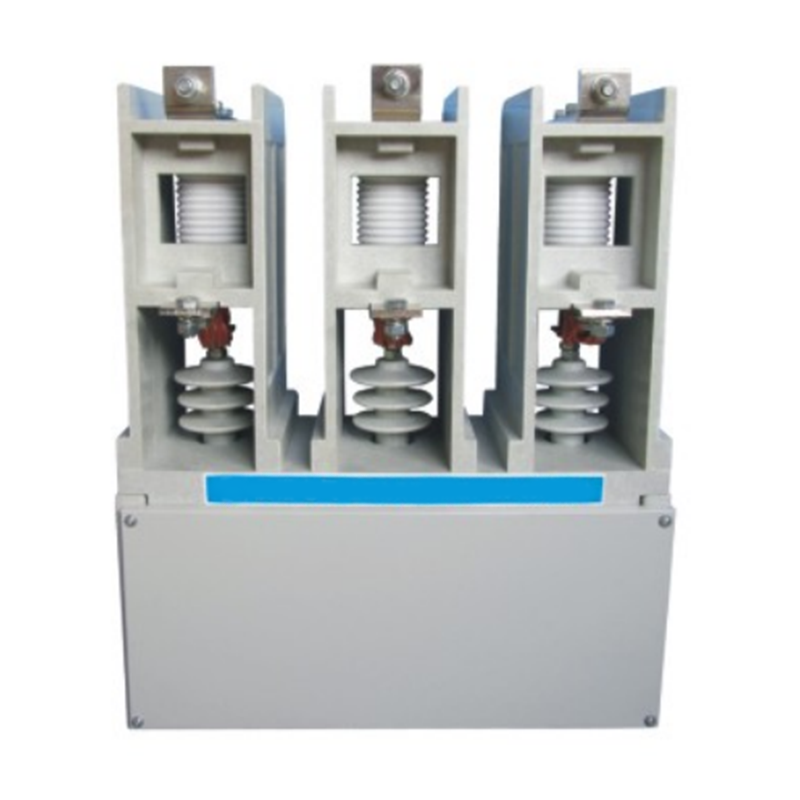

7.2-12kv高压真空接触器（投切电容器专用）
JCZ8C系列高压真空接触器，该系列真空接触器选用投切电容器组专用真空开关管，经过大电流老炼，与绝缘支架，金属框架牢固合成一体，安全可靠。
该系列高压真空接触器机构行程大，开断能力强，合分闸弹跳小，线圈工作性能稳定，三相同期性好，特别适用于投切电容器组的负载中。型号有电磁保持型和永磁机构型，可用于2400kvar以下电容器组的补偿装置中。
产品概述
JCZ8C系列高压真空接触器，该系列真空接触器选用投切电容器组专用真空开关管，经过大电流老炼，与绝缘支架，金属框架牢固合成一体，安全可靠。
该系列高压真空接触器机构行程大，开断能力强，合分闸弹跳小，线圈工作性能稳定，三相同期性好，特别适用于投切电容器组的负载中。型号有电磁保持型和永磁机构型，可用于2400kvar以下电容器组的补偿装置中。
详细技术参数
参数名称 型号 | 160、250/12(7.2) | 400/12(7.2) | 630/12(7.2) | 800/12(7.2) | 1000、1250/12(7.2 | |
主回路额定电压 | (KV) | 12(7.2) | 12(7.2) | 12(7.2) | 12(7.2) | 12(7.2) |
主回路额定电流 | (A) | 160、250 | 400 | 630 | 800 | 1000、1250 |
主回路关合能力 | (A/100次) | 2500 | 4000 | 6300 | 8000 | 10000 |
主回路通断能力 | (A/25次) | 2000 | 3200 | 5000 | 6000 | 8000 |
极限分断能力 | (A/3次) | 4000 | 4500 | 6300 | 8000 | 10000 |
机械寿命 | (万次) | 100 | 100 | 100 | 100 | 100 |
机械锁扣寿命 | (万次) | 10 | 10 | 10 | 10 | 10 |
电寿命AC3 | (万次) | 25 | 25 | 25 | 25 | 25 |
永磁机构寿命 | (万次) | 20 | 20 | 20 | 20 | 20 |
主回路工频耐压(断口) | (KV) | 42(32) | 42(32) | 42(32) | 42(32) | 42(32) |
相-相/相-地工频耐压 | (KV) | 42(32) | 42(32) | 42(32) | 42(32) | 42(32) |
雷电冲击耐压 | (KV) | 75(60) | 75(60) | 75(60) | 75(60) | 75(60) |
额定操作频率 | (次/h) | 150 | 150 | 150 | 150 | 150 |
永磁机构操作频率 | (次/h) | 30 | 30 | 30 | 30 | 30 |
终端压力 | (N) | >100 | >100 | >100 | >100 | >100 |
触头开距 | (mm) | 6 (5)±0.5 | 6 (5)±0.5 | 6 (5)±0.5 | 6 (5)±0.5 | 6 (5)±0.5 |
超程 | (mm) | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 |
主回路电阻 | (μΩ) | ≤200 | ≤200 | ≤200 | ≤150 | ≤150 |
