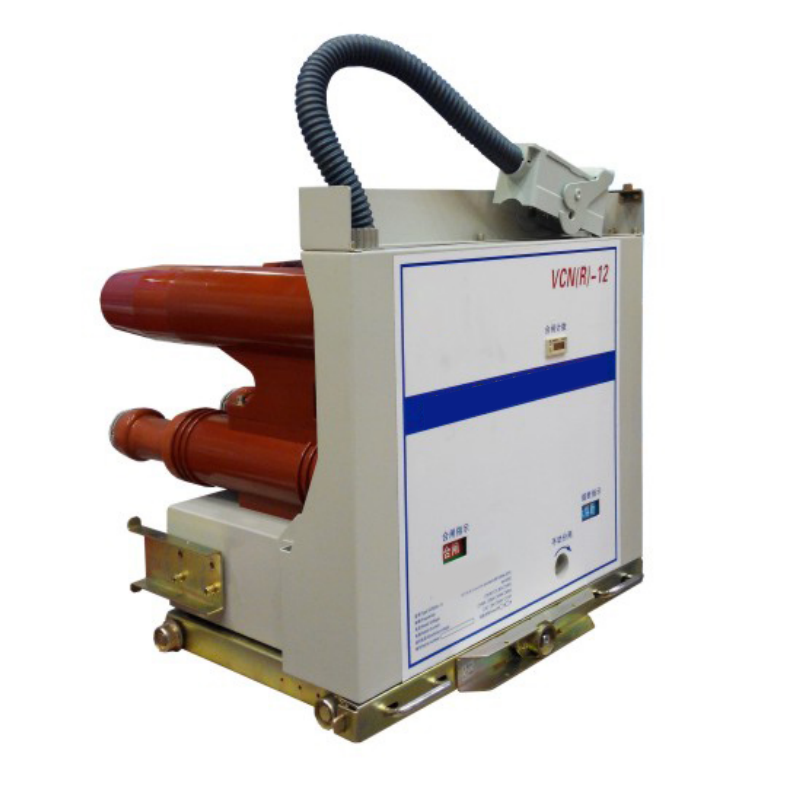

手车式高压真空接触器-熔断器组合
VCNR手车式真空接触器-熔断器组合电器（F-C）适用于交流50-60Hz，主回路额定工作电压为7.2kV、12kV的三相交流户内高压开关设备。其功能组合灵活，结构紧凑可靠，同时具有多重保护功能，使用寿命长可频繁操作。可广泛用于开断和关合交流电机、变压器等负载电路，也可用于电容无功补偿。
该接触器可选固定式或手车式，手车式可配合550、650·800mm宽的KYN28A ( GZS1)型中置柜使用，可用于代换VSC/P接触器。
该接触器主回路采用固封极柱型结构、绝缘性能好，寿命长，机构有电磁保持和永磁机构型，稳定可靠，可以频繁动作，配合熔断器速断保护，组成完美的F-C组合电器。
产品概述
VCNR手车式真空接触器-熔断器组合电器（F-C）适用于交流50-60Hz，主回路额定工作电压为7.2kV、12kV的三相交流户内高压开关设备。其功能组合灵活，结构紧凑可靠，同时具有多重保护功能，使用寿命长可频繁操作。可广泛用于开断和关合交流电机、变压器等负载电路，也可用于电容无功补偿。
该接触器可选固定式或手车式，手车式可配合550、650·800mm宽的KYN28A ( GZS1)型中置柜使用，可用于代换VSC/P接触器。
该接触器主回路采用固封极柱型结构、绝缘性能好，寿命长，机构有电磁保持和永磁机构型，稳定可靠，可以频繁动作，配合熔断器速断保护，组成完美的F-C组合电器。
使用环境条件
1、户内使用，周围空气温度不高于＋40°℃，不低于-25°℃。
2、安装地点的海拔高度不超过2000米。
3、空气相对湿度，最湿月的月平均最大相对湿度为90%，月的平均最低温度为25℃，并考虑到因湿度变化发生的产品表面上的凝露。
4、无明显摇动和冲击振动的场合。
5、耐空气污秽等级Ⅱ级，场所中无明显的腐蚀性可燃性气体、烟、蒸汽、盐雾与尘埃。
详细技术参数
真空接触器-熔断器组合电器主要技术参数 | |||||
序号 | 项目 | 单位 | 参数 | ||
1 | 额定电压 | KV | 7.2 | 12 | |
2 | 额定频率 | HZ | 50 | ||
3 | 额定工作电流 | A | 315 | 160 | |
4 | 额定峰值耐受电流 | KA | 10 | ||
5 | 额定短路开断电流 | KA | 50 | ||
6 | 预期短路关合电流 | KA | 130 | ||
7 | 额定短时耐受电流 | A-s | 4000-4 | ||
8 | 使用类别 | AC-3 AC-4 | |||
9 | 绝缘水平 | 1min工频耐压 | KV | 32 | 42 |
10 | 雷电冲击耐压 | KV | 60 | 75 | |
11 | 机械寿命 | 永磁（机械保持) | 万次 | 20 | |
12 | 电保持 | 万次 | 25 | ||
13 | 额定工作制 | 长期工作制 | |||
14 | 额定操作频率 | 万/h | 300 | ||
15 | 主回路电阻 | μΩ | ≤300（不含熔断器) | ||
16 | 辅助及控制回路额定电压 | v | AC/DC 110/220 | ||
高压熔断器主要技术参数 | |||||
序号 | 项目 | 单位 | 参数 | ||
1 | 额定电压 | KV | 7.2 | 12 | |
2 | 额定电流 | A | ~315 | ~160 | |
3 | 预期短路开断电流 | KA | 40、50 | ||
4 | 撞击器形式 | 弹簧撞击器 | |||
5 | 撞击器能量 | J | >1 | ||
