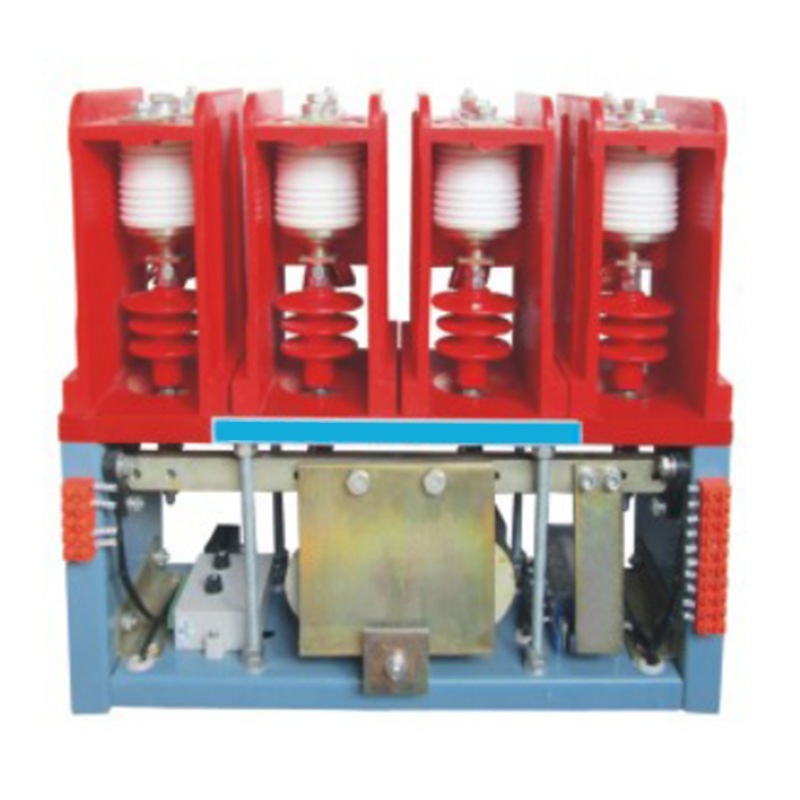

机械联锁型高压真空接触器
该系列真空接触器适用于7.2KV、12KV以下电力网络系统中，两台真空接触器之间加装机械联锁轴后，可实现机械互锁及联锁功能，同时也可以实现电气闭锁。主要用于提升机电控线路中作为正反转向、动力制动、线路主开关，可以频繁操作，机械寿命长，可靠性高，少维护，优良的开断性能等优点。也可用于控制高压风机的正反转换向等负载中作为主开关。
产品概述
该系列真空接触器适用于7.2KV、12KV以下电力网络系统中，两台真空接触器之间加装机械联锁轴后，可实现机械互锁及联锁功能，同时也可以实现电气闭锁。主要用于提升机电控线路中作为正反转向、动力制动、线路主开关，可以频繁操作，机械寿命长，可靠性高，少维护，优良的开断性能等优点。也可用于控制高压风机的正反转换向等负载中作为主开关。
详细技术参数
参数名称 型号 | 160/12 | 250/12 | 400/12 | 630/12 | |
主回路额定电压 | (KV) | 12(7.2) | 12(7.2) | 12(7.2) | 12(7.2) |
主回路额定电流 | (A) | 160 | 250 | 400 | 630 |
主回路关合能力 | (A/100次) | 1600 | 2500 | 4000 | 6300 |
主回路通断能力 | (A/25次) | 1280 | 2000 | 3200 | 5000 |
极限分断能力 | (A/3次) | 3200 | 4000 | 4500 | 6300 |
电寿命AC3 | (万次) | 25 | 25 | 25 | 25 |
电寿命AC4 | (万次) | 10 | 10 | 10 | 10 |
机械寿命 | (万次) | 100 | 100 | 100 | 100 |
主回路工频耐压(断口) | (KV) | 42(32) | 42(32) | 42(32) | 42(32) |
控制电路工频耐压 | (KV) | 2 | 2 | 2 | 2 |
额定操作频率 | (次h) | 300 | 300 | 300 | 300 |
触头开距 | (mm) | 6(5)±0.5 | 6(5)±0.5 | 6(5)±0.5 | 6(5)±0.5 |
超程 | (mm) | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 |
二次控制电压 | (V) | AC或DC:110/220/380或定制 | |||
