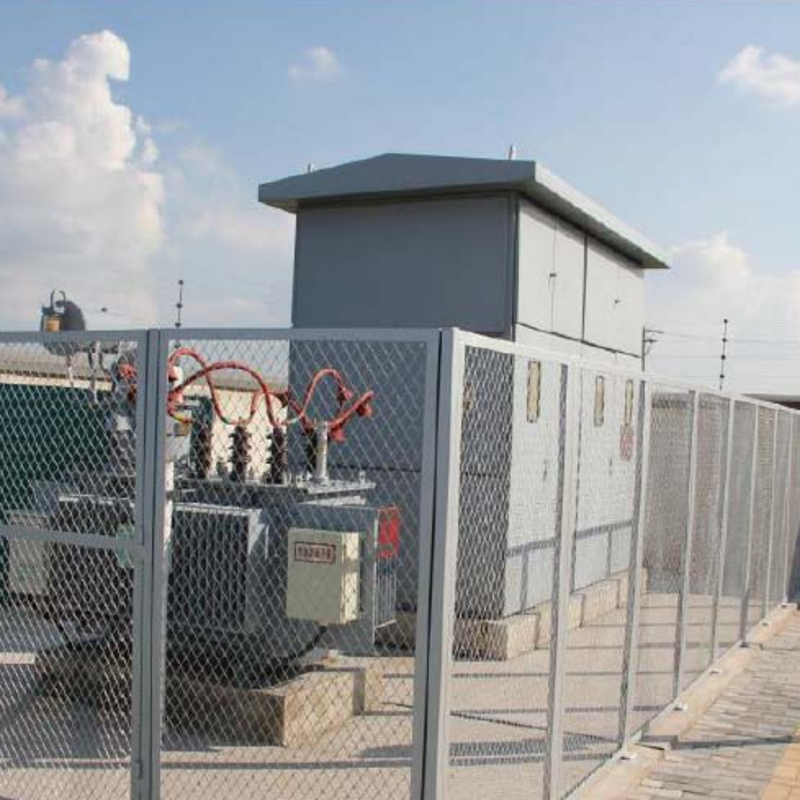

DICSVQR高压自动补偿装置

产品简介

相对于传统的通过投切电容器来补偿无功的方式，SVQR电压调节型无功自动补偿装置是在电容器组固定投入的情况下，通过改变电容器组两端的端电压，从而改变电容器组注入电网的无功功率，实现理想的无功补偿效果。该装置不仅可广泛应用于新建变电站，还能对现有变电站进行升级改造，将变电站原有TBB补偿设备升级成为具有九级补偿功能的自动无偿补偿装置。

组成结构

DICSVQR电压调节型无功自动补偿装置主要由隔离开关（QS）、自耦调压器（SVQR）、避雷器（F）、串联电抗器（L）（用于抑制谐波）、电力电容器（C）、方电线圈（FD）和控制装置组成。

注：在老站改造项目中，隔离开关、避雷器、电力电容器、串联电抗器、方电线圈可利用变电站原有设备。

工作原理

DICSVQR产品就是根据该原理研制而成，在断路器和电容器组中间串联一台调压器，用来调节电容器组两端的端电压，由于电容器组的容值恒定，电容器组输出的无功功率随施加的电压不同而不同。

主要技术特点

无功补偿方式新颖，技术先进：突破了用断路器、真空接触器等开关投切电容器的传统无功补偿方式，提出了一种全新的技术思路，通过调压器改变固定电容器组的端电压来改变无功输出；

无功补偿精细，单台SVQR可实现9级补偿，控制器能跟踪变电站负荷，自动调节装置输出的无功功率，提高变电站的功率因数，避免了装置因无功过补导致退网的可能性；

9级无功功率补偿对应表

 装置调整过程对电容器或变电站冲击极小，调压器有载调压，级差只有几百伏，过渡过程涌流小、无过电压，安全可靠性高；电容器使用寿命长：电容器组长期工作在额定电压之下，电容器介质老化慢，使用寿命长；兼容性强：不仅适用新建变电站，还特别适合老站改造。在老站改造中，只需在传统无功补偿装置的断路器和电容器组之间串联一台调压器，即可将原有一级手动投切补偿装置改造成具有9级精细无功调节功能的自动补偿装置，而且，变电站原有的所有补偿设备，例如开关柜、电抗器、电容器、放电线圈等都可以继续使用。

主要技术参数

产品规格
