DICTSC高压动态无功功率补偿装置
DICTSC高压动态无功功率补偿装置是一种动态跟踪的新型电容补偿装置,产品采用全数字智能控制系统,国外进口的高电压、大功率晶闸管串连组成高压交流无触点开关,实现电容器组的快速投切，响应时间小于20ms。该补偿装置广泛应用于高压交直流输变电系统和冶金、煤炭、港口门机、电气化铁路、重型机械制造等工业、交通冲击性负荷配电网中。
产品简介
DICTSC高压动态无功功率补偿装置是一种动态跟踪的新型电容补偿装置,产品采用全数字智能控制系统,国外进口的高电压、大功率晶闸管串连组成高压交流无触点开关,实现电容器组的快速投切，响应时间小于20ms。该补偿装置广泛应用于高压交直流输变电系统和冶金、煤炭、港口门机、电气化铁路、重型机械制造等工业、交通冲击性负荷配电网中。
主要技术特点
实时跟踪负荷变化，动态补偿无功功率，提高系统功率因数；采用进口晶闸管控制投切电容器组，真正实现电容器组过零投切，无浪涌电流，提高了设备的使用寿命；采用独特的自取能供电和高精密直流电源为晶闸管阀体高压控制电路供电，电源输出容量大、可靠性高且电能质量稳定；改善电压质量，稳定系统电压，抑制电压闪变。
主要技术参数
系统额定电压 | 10KV及以下电压等级 |
频率 | 50Hz |
系统响应时间 | ＜20ms |
电容器接线 | 三角型 |
控制信号 | 无功功率 |
采样电压电流 | PT二次（AC100V） CT二次（0-5A） |
电容器分组 | 300、600、900、1200kvar等 |
工作原理

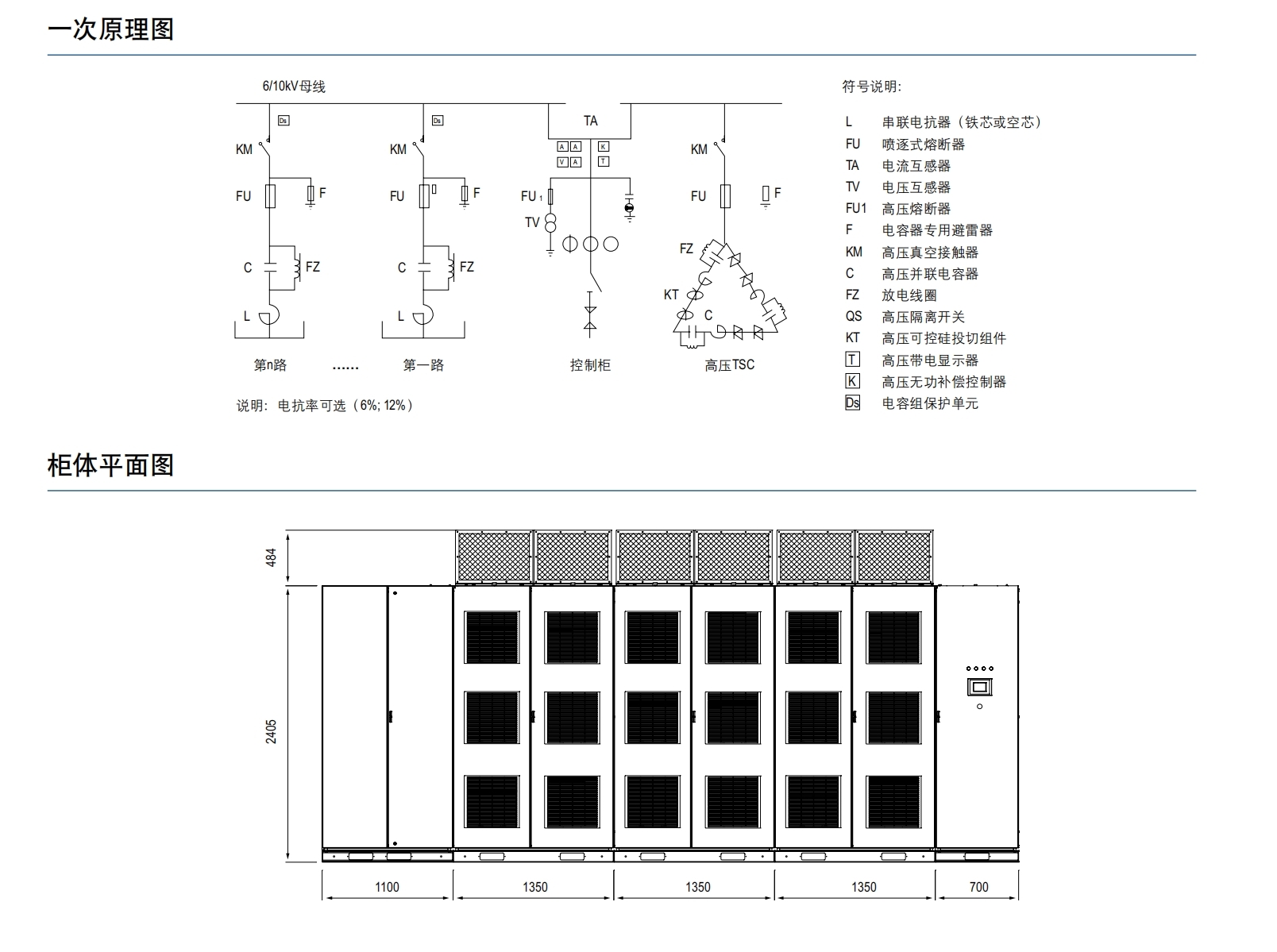

DICTSC高压动态无功补偿装置由主控系统、光纤触发电路、高压晶闸管阀组、脉冲变压器、电容器、电抗器、保护单元等组成，核心原理是通过主控系统对系统运行参数进行检则、分析、判断、输出控制指令激活光纤触发电路，再由触发系统控制晶闸管阀组的快速导通与开断，进而实现电容器组的投入和切除，使系统功率因教稳定在设定值范围内。阀组投切采用过零投切方式，响应时间在20ms以内，投切过程无涌流、冲击，能快速跟踪补偿系统所需的无功电流
产品规格
型号 | 额定电压(KV) | 额定电流（A) | 额定容量(Kvar) | 柜体数量 | 柜体尺寸(W*D*H) mm |
DICTSC-300/10-1 | 6(10) | 24(14) | 300*1 | 3 | 1200*1600*2600 |
DICTSC-600/10-2 | 6(10) | 48(28) | 300*2(200+400) | 5 | 1200*1600*2600 |
DICTSC-900/10-2 | 6(10) | 72(43) | 300+600 | 5 | 1200*1600*2600 |
DICTSC-1000/10-2 | 6(10) | 80(48) | 500*2(300+700) | 5 | 1200*1600*2600 |
DICTSC-1200/10-2 | 6(10) | 96(57) | 600*2(300+900) | 5 | 1200*1600*2600 |
DICTSC-1500/10-2(3) | 6(10) | 120(72) | 500+1000(300+500+700) | 5(7) | 1200*1600*2600 |
DICTSC-1800/10-2(3) | 6(10) | 144(86) | 900*2(600*3) | 5(7) | 1200*1600*2600 |
DICTSC-2400/10-3 | 6(10) | 192(115) | 600+900*2 | 5(7) | 1200*1600*2600 |
DICTSC-3000/10-3 | 6(10) | 240(144) | 1000*3 | 7 | 1200*1600*2600 |
DICTSC-3600/10-3 | 6(10) | 288(173) | 1200*3 | 7 | 1400*1600*2600 |
注:上述数据如有不详请与我公司具体联系，数据如有变更，不另行通知，望谅解。柜体数量包括进线柜。
进线柜及电容柜外形尺寸可按现场要求制作。路供电，电源输出容量大、可靠性高且电能质量稳定。
