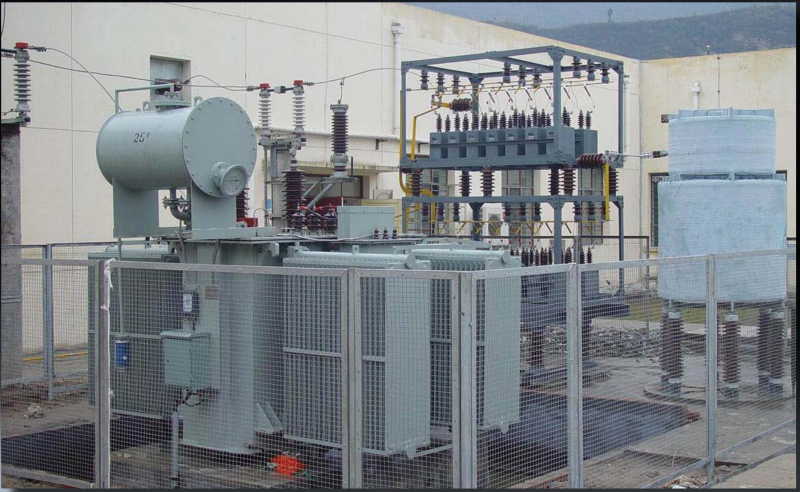

QZMSVC型动态补偿滤波装置(MCR型SVC)

主要用途与适用范围

在电力系统中，电网运行的安全性、可靠性和经济性非常重要。快速、合理地调节电网的无功功率，对交流电网的稳压和系统电压的调节，合理分配潮流及限制电网过电压有着十分重要的意义。近年来，工况企业随着冶金、石化、电气化铁路、风电新能源等行业的飞速发展，以及电网规模的不断扩大，各种用电设备接入电网消耗大量的无功，无功不足和电压波动大的问题日益突出。为确保电力系统的安全、稳定运行，我公司推出先进的MCR型SVC动态补偿滤波装置。

 工作原理

DICMCR型SVC动态补偿滤波装置由并联固定电容器组和先进的磁控电抗器（MCR）组成。磁控电抗器容量无级可调，能自动快速跟踪补偿负荷无功、稳定母线电压。FC支路向系统提供固定容性无功，MCR的控制部分采集系统母线电压、负载电流和MCR支路电流模拟量信号，经过控制算法的计算，得出晶闸管触发角，经光电转换生成模拟量给定信号，形成控制晶闸管导通角的触发脉冲，再将信号进行整形放大，对晶闸管的导通状态进行移相控制，实现动态调节MCR支路感性无功，以平衡多余容性无功，保证系统无功功率值为一常数。

 计算公式如下：

QL+QR-QC=QS（或某一常数）

其中：

QL为负荷的感性无功功率值（可变量）

QR为MCR回路的感性无功功率值（可变量）

QC为固定电容兼滤波支路的容性无功功率值（固定或可分段）

QS为系统供给的无功功率值

工作条件

安装地点:户内/户外

海拨高度:1000m及以下（≥1000m采用高原型）

环境温度:－40℃～＋55℃

月平均最大相对湿度：95%（25℃时）

耐地震能力：地面水平加速度0.2ｇ,垂直加速度0.1ｇ。按标准试

验， 安全系数≥1.6

产品特点

使用范围广：适用电压等级为6kV～220kV，具备在恶劣环境下的

运行能力；

技术先进：采取双磁极的极限饱和和动态磁翻转技术，产生谐波

小，响应速度快；

调节范围大：通过控制晶闸管的导通角进行自动控制，可实现连

续可调无功，调节范围1%-100%；功率因数连续调节，调节范围

0.8～0.999；

过载能力强：可实现100%过载30秒，40%过载30分钟；

可靠性能高：可以实现30年的基本免维护运行；

损耗低：大容量MCR，损耗小于0.5%，一般可以实现0.8-1.5%；

过压能力强：具有天然的自动限压能力；

占地面积小：安装方便，设备采用油浸方式，室外安装，自然冷

却；

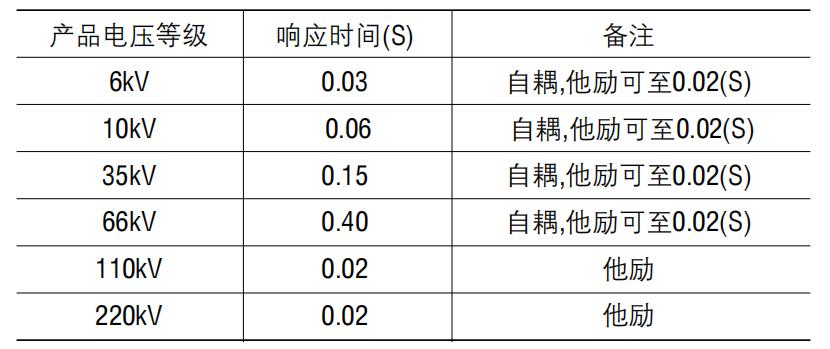

响应速度快：不同电压等级MCR动态响应时间如下：

环境污染小：谐波小，对电网无污染，对现有电容器组无不良影

响，便于改造场合充分利用现有设备，对环境及人体无电磁污染

主要器件组

DICMCR型SVC动态补偿滤波装置由控制保护系统、磁控电抗器、滤波电容器组及各种附件组成。控制保护监控系统基于DSP的阀控实现数字控制信号的并行处理，动态响应快、控制精度高、实现了实时控制量的计算；系统抗干扰能力强，保护可靠；微机实时监控MCR晶闸管运行状况，及时报警与保护，使设备运行可靠；控制系统通过测量、比较、放大、移相触发环节，按控制策略产生晶闸管所需要的触发脉冲，控制其触发角大小，调节补充电抗器的电流，达到所需要的无功功率；整套控制保护监控系统具有较强的抗干扰能力；控制灵活，可实现三相同时控制、分相控制和三相平衡化等多种控制方式；具备远方操作和自动化系统接口功能，可以实现无人值守。磁控电抗器磁控电抗器是可控电抗器中的一种，其铁心具有截面积较小的一段，在整个容量调节范围内只有面积较小的一段磁路饱和，其余段均处于未饱和线性状态，通过改变小截面段的磁路饱和程度来改变电抗器的容量。磁控电抗器结构简单，成本低，对于提高电网的输电能力、调整电网电压、补偿无功功率以及限制过电压均有巨大的应用潜力。FC支路主要包括如下设备FC支路由几组单调谐波器和一组高通滤波器组成。由 于电容器、电抗器串联回路在调谐状态下是一个低阻抗回路，因此具有吸收谐波的作用，同时提供系统所需要的无功功率。主要由电容器、电抗器、避雷器、喷逐式熔断器以及放电线圈等元器件组成。

应用领域

DICMCR型SVC动态补偿滤波装置主要用于6-220KV电力系统，能实现无功动态补偿，提高功率因数，稳定电压，同时滤除谐波，以改善电

网的电能质量。该装置目前广泛应用于煤炭、电气化铁路、钢铁、风电等行业，节电效果显著。

产品规格
