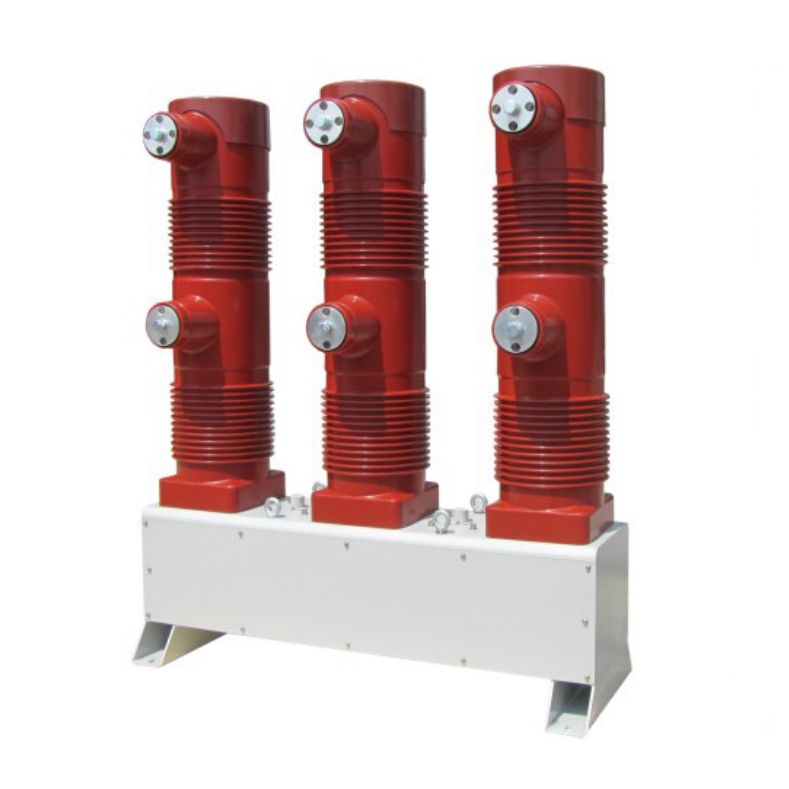

高压真空接触器
JCZ9系列40.5KV高压真空接触器，是我公司根据市场需求开发出的新产品。选用优质真空开关管，采用当今国际流行的上下布置的组装机构，体积小，重量轻，使用方便性能稳定，适用于冶金、矿山、石化等部门和厂矿企业配电系统，用来控制40.5KV及40.5KV以下等级的高压电机、变压器及容性负载等用电设备，作为主开关，实现远程控制，性能稳定可靠。有永磁结构和电保持两种。
产品概述
JCZ9系列40.5KV高压真空接触器，是我公司根据市场需求开发出的新产品。选用优质真空开关管，采用当今国际流行的上下布置的组装机构，体积小，重量轻，使用方便性能稳定，适用于冶金、矿山、石化等部门和厂矿企业配电系统，用来控制40.5KV及40.5KV以下等级的高压电机、变压器及容性负载等用电设备，作为主开关，实现远程控制，性能稳定可靠。有永磁结构和电保持两种。
产品结构特点
1、本系列开关采用永磁机构和智能化控制器，寿命长，同期性好，无弹跳，稳定可靠;
2、主回路采用固封极柱式全封闭结构，绝缘等级性能好，可用于恶劣环境场合频繁动作;
3、单极、双极、三极可个性化定制，用于各种设备中作为主开关和旁路开关使用，并用于
SVG等设备中作为主开关使用。

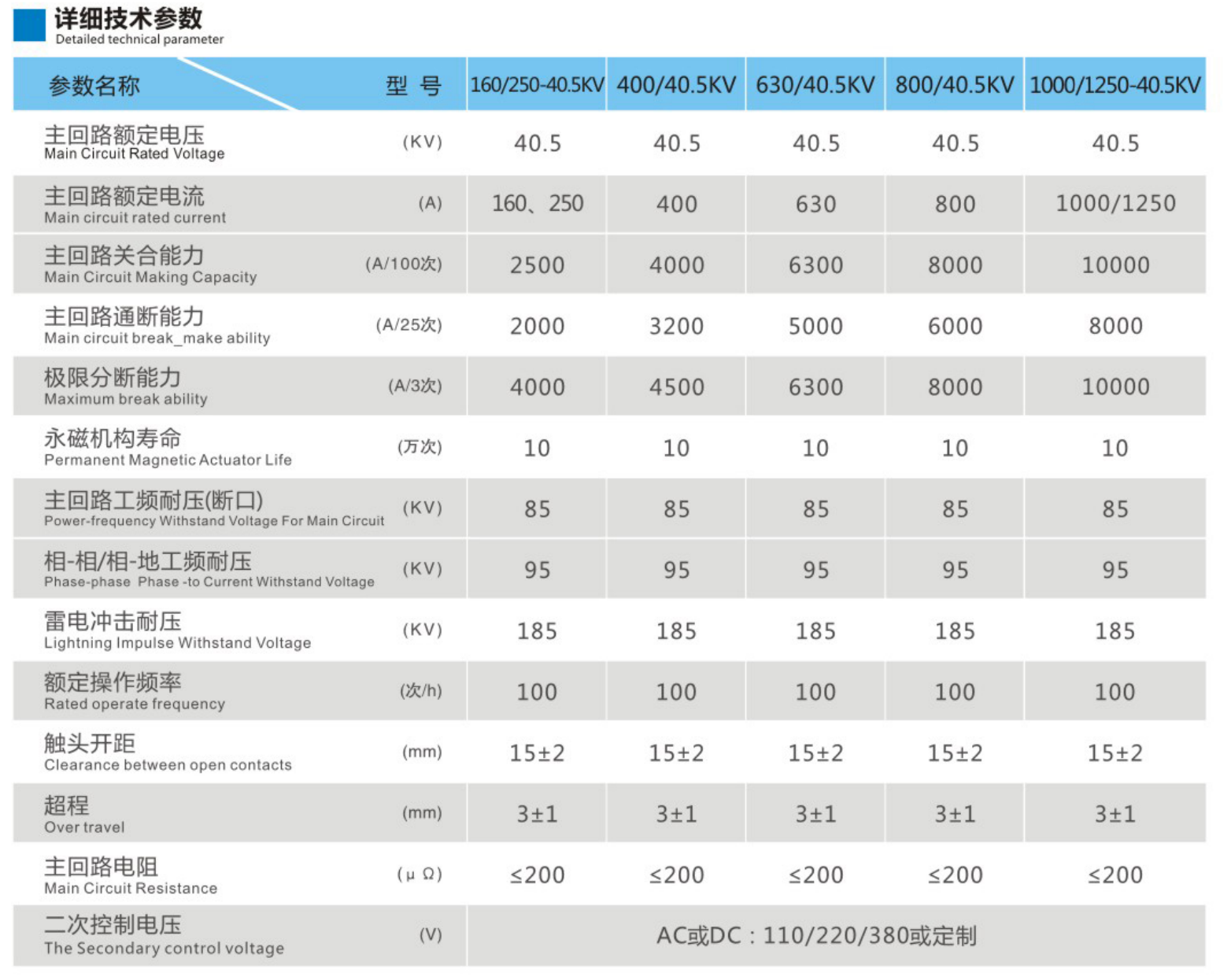

详细技术参数
参数名称 型号 | 160/250-40.5KV | 400/40.5KV | 630/40.5KV | 800/40.5KV | 1000/1250-40.5KV | |
主回路额定电压 | (KV) | 40.5 | 40.5 | 40.5 | 40.5 | 40.5 |
主回路额定电流 | (A) | 160、250 | 400 | 630 | 800 | 1000/1250 |
主回路关合能力 | (A/100次) | 2500 | 4000 | 6300 | 8000 | 10000 |
主回路通断能力 | (A/25次) | 2000 | 3200 | 5000 | 6000 | 8000 |
极限分断能力 | (A/3次) | 4000 | 4500 | 6300 | 8000 | 10000 |
永磁机构寿命 | (万次) | 10 | 10 | 10 | 10 | 10 |
主回路工频耐压(断口) | (KV) | 85 | 85 | 85 | 85 | 85 |
相-相/相-地工频耐压 | (KV) | 95 | 95 | 95 | 95 | 95 |
雷电冲击耐压 | (KV) | 185 | 185 | 185 | 185 | 185 |
额定操作频率 | (次/h) | 100 | 100 | 100 | 100 | 100 |
触头开距 | (mm) | 15±2 | 15±2 | 15±2 | 15±2 | 15±2 |
超程 | (mm) | 3±1 | 3±1 | 3±1 | 3±1 | 3±1 |
主回路电阻 | (μΩ) | ≤200 | ≤200 | ≤200 | ≤200 | ≤200 |
二次控制电压 | (V) | AC或DC:110/220/380或定制 | ||||
