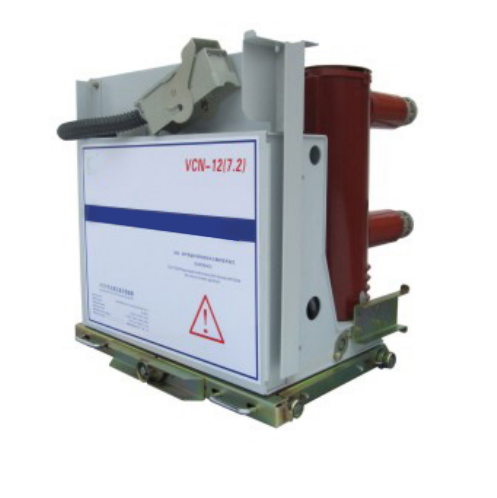

手车式真空接触器（不含熔断器）
VCN3系列真空接触器是我公司结合当前电力行业发展，自主研发的新型高压户内开关设备。该产品可用于电动机的频繁起动或变压器、电容器的频繁切换。该真空接触器为中置柜手车式结构，与配800mm宽中置柜的ABB公司VD4或VS1断路器手车外形尺寸完全一致，因此不必对开关柜进行任何改动便可装配、使用该产品。
VCN3系列真空接触器适用于额定电压12KV、额定功率50Hz的三相交流电力系统。使用寿命长，是断路器的20倍以上，可频繁操作、运行稳定、功能合理.造价低、噪音小、占地面积小等优点。产品应用于火力发电厂、冶金、石化等工矿企业，作为控制和保护高压电动机、变压器、感应炉等负载的开关设备。
产品概述
VCN3系列真空接触器是我公司结合当前电力行业发展，自主研发的新型高压户内开关设备。该产品可用于电动机的频繁起动或变压器、电容器的频繁切换。该真空接触器为中置柜手车式结构，与配800mm宽中置柜的ABB公司VD4或VS1断路器手车外形尺寸完全一致，因此不必对开关柜进行任何改动便可装配、使用该产品。
VCN3系列真空接触器适用于额定电压12KV、额定功率50Hz的三相交流电力系统。使用寿命长，是断路器的20倍以上，可频繁操作、运行稳定、功能合理.造价低、噪音小、占地面积小等优点。产品应用于火力发电厂、冶金、石化等工矿企业，作为控制和保护高压电动机、变压器、感应炉等负载的开关设备。
详细技术参数
参数名称 型号 | VCN3-160/12 | VCN3-250/12 | VCN3-400/12 | VCN3-630/12 | |
主回路额定电压 | (KV) | 12 | 12 | 12 | 12 |
主回路额定电流 | (A) | 160 | 250 | 400 | 630 |
额定峰值耐受电流 | (KA) | 1600 | 2500 | 4000 | 6300 |
机械寿命 | (万次) | 30 | 30 | 30 | 30 |
主回路工频耐压(断口) | (KV) | 42 | 42 | 42 | 42 |
相-相/相-地工频耐压 | (KV) | 42 | 42 | 42 | 42 |
雷电冲击耐压 | (KV) | 75 | 75 | 75 | 75 |
控制电路工频耐压 | (KV) | 2 | 2 | 2 | 2 |
触头开距 | (mm) | 6±1 | 6±1 | 6±1 | 6±1 |
超程 | (mm) | 2±0.5 | 2±0.5 | 2±0.5 | 2±0.5 |
主回路接触电阻 | (μΩ) | ≤150 | ≤150 | ≤150 | ≤150 |
