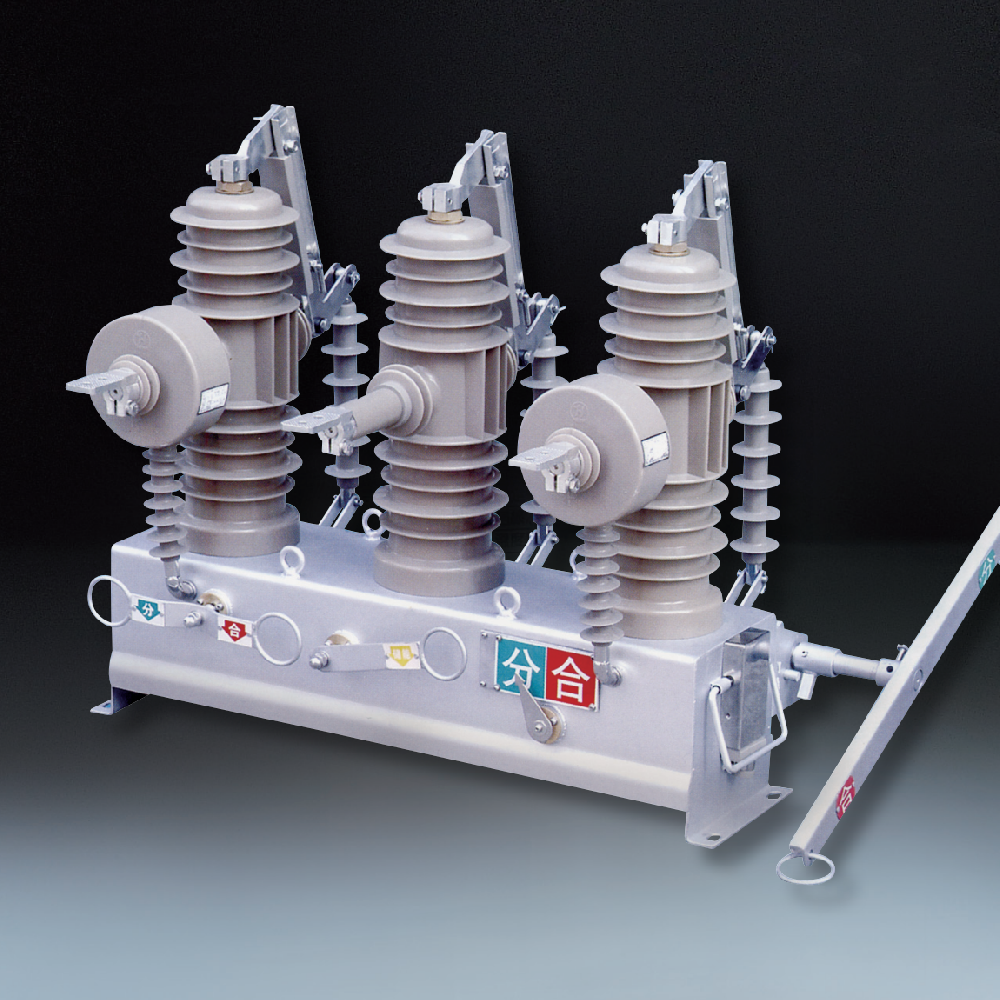

ZW43A-12系列户外高压真空断路器
ZW43A-12型户外高压真空断路器为额定电压12kV，三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负荷电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。符合GB/T1948《交流高压断路器》、GB/T11022《高压开关设备的标准的共用技术要求》、DI402《交流高压断路器订货技术条件》
该产品具有以下特点：
1、真空灭弧室采用固封技术，体积小，寿命长，可靠性高，屏蔽罩外露；封装在环氧树脂内，耐气候性好，便于运输；
2、操作机构采用高可靠性的双稳态永磁技术，结构简单，无需维护保养，机械寿命可达30000次；
3、环氧树脂封装：符合环保要求；已被广泛验证的户外性能；耐臭氧和紫外线；坚固、轻、不易碎裂；
4、永磁机构：运动部件少；无须维护保养；应用双稳态永磁技术；
5、采用真空灭弧，固体绝缘，体积小，重量轻，开断容量大，绝缘水平高；
6、手动分闸装置：当控制系统出现故障时，可用手动分闸作紧急分段操作，可靠开断额定负荷电流；
7、位置检测器：接近开关装于联动轴上，不需机械原件，简单可靠检测开关的分合位置；
8、开关外壳采用不锈钢或喷塑处理，耐腐蚀性、耐气候性好；
9、可外加隔离开关，形成可见断口并可靠联锁，组成组合电器；
10、可与控制器配套实现遥控、遥测、遥信、遥调“四遥”功能。
主要技术参数
项目 | 单位 | 数值 | ||
额定电压 | kV | 12 | ||
额定绝缘水平 | 1 min工频耐压 （极间、对地/断门） | kV | 干 | 42/49 |
kV | 湿 | 34 | ||
雷电冲击耐压（极间、对地） | kV | 75 | ||
雷电冲击耐压（断口） | kV | 85 | ||
额定频率 | Hz | 50 | ||
额定电流 | A | 630 | ||
额定短时耐受电流及持续时间 | kA/4S | 20 | ||
额定短路开断电流 | kA | 20 | ||
额定短路关合电流 | kA | 50 | ||
额定峰值耐受电流 | kA | 50 | ||
额定操作顺序 | / | 0-0.3S-C0-180S-C0 | ||
额定短路电流开断次数 | 次 | 30 | ||
机械寿命 | 次 | 30000 | ||
触头允许磨损厚度 | mm | 3 | ||
净重 | Kg | 70 | ||
