产品详情
产品特点
高容量，小体积产品
具有优良的自愈性
优良的过压能力
低损耗，优良的过电流能力
优良的可靠性
使用寿命长
负荷ROHS 标准

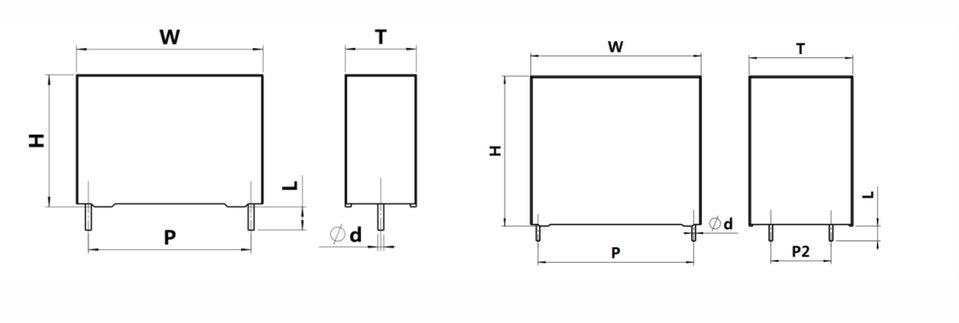

产品结构
电介质：聚丙烯
PBT塑料外壳
环氧树脂密封
引出
平行引线，无铅镀锡
2引线，4引线
标准引线长度：5±0.5mm
技术参考
参考标准 | GB/T 17702-2013(IEC 61071:2007 );IEC 60068 |
气候类别 | 40/105/56 |
工作温度范围（外壳) | 最高工作温度 +105℃ |
最低工作温度 -40℃ | |
在85℃到105℃之间电压降低率 | 每度按照1.33%的VR进行下降 |
额定电压 | 500VDC/600VDC/800VDC/900VDC/1000VDC/1100VDC/1200VDC |
容量偏差 | J(±5%） K(±10%) |
直流耐压（电极间) | 1.5*VR |
绝缘耐压（极壳间) | 2100 V AC, 50Hz |
绝缘电阻 | >10,000s( 20℃,100vdc，1min) |
峰值电流 | Ip=C*dV/dT |
预期使用寿命 | 50,000h at VR and 85℃ |
耐湿负荷
性能要求 | 在85℃/85%相对湿度环境下加载VR测试1000H |
容量变化:|△C/C| ≤5% | |
损耗变化 △tanδ≤0.025(at 10 kHz) | |
绝缘电阻Rins≥50%规定值 |
