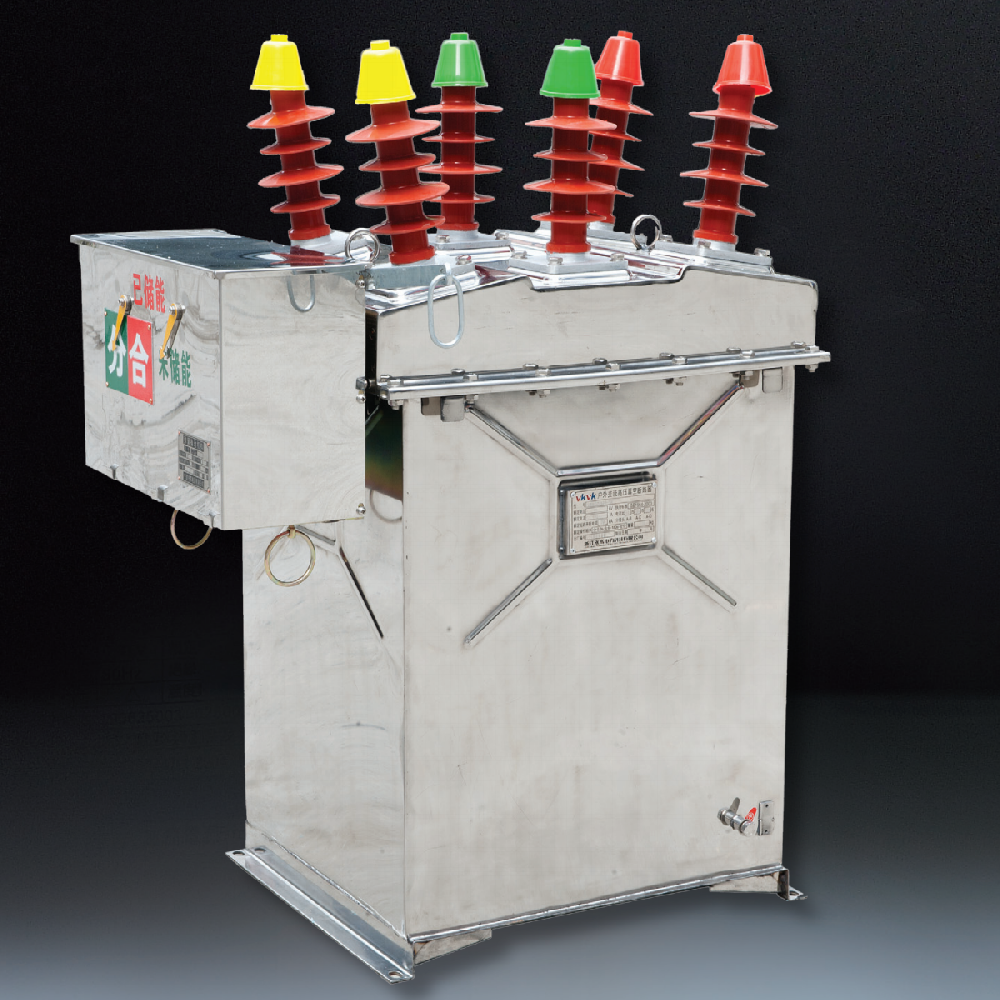

ZW8C-12系列智能型户外高压真空断路器
ZW8C-12系列智能型户外高压真空断路器(以下简称智能型断路器)用于交流50Hz、电压10-12kV的三相电力系统，作为分断、关合负荷电流之用，它具有过载及短路保护功能、速断保护功能、定时限延时保护功能、自动重合闸功能，还可以根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合，以下简称“组合智能型断路器”)等。该智能型断路器自备电源(PT供电或太阳能供电)可就近遥控操作，备有CT、PT接口，可满足遥测要求。
产品详情

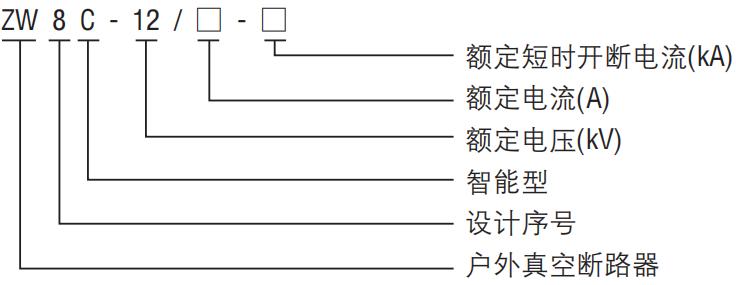

型号含义
主要技术参数
项目 | 单位 | 数值 | ||
额定电压 | kV | 12 | ||
额定绝缘水平 | 1min工频耐压 | 干试 | kV | 42 |
湿度 | kV | 34 | ||
雷电冲击耐压(峰值) | kV | 75 | ||
额定电流 | A | 1250,630,400,200 | ||
额定短路开断电流 | kA | 20,16,12.5 | ||
额定操作顺序 | kA | 分-0.3s-合分-180s-合分 | ||
额定短路开断电流次数 | 次 | 30 | ||
额定短路关合电流(峰值) | kA | 50 | ||
额定峰值耐受电流 | kA | 50 | ||
额定短时耐受电流 | kA | 20 | ||
额定短路持续时间 | s | 4 | ||
分闸时间 | 最高操作电压 | ms | 15~50 | |
额定操作电压 | 15~50 | |||
最低操作电压 | 30~60 | |||
合闸时间 | 25~50 | |||
全开断时间 | ≤100 | |||
燃弧时间 | ≤20 | |||
机械寿命 | 次 | 10000 | ||
合闸功率 | J | 70 | ||
储能电机额定输入功率 | W | ≤220 | ||
额定操作电压及辅助回路额定电压 | V | DC220 110 24 | ||
AC220 110 24 | ||||
额定电压下储能时间 | S | <8 | ||
过电流脱扣器 | 额定电流 | A | 5 | |
脱扣电流准确度 | % | ±10 | ||
过电流调节 | A | 1~9 | ||
速断调节 | ms | 6~20 | ||
延时时间 | ms | 80~500 | ||
遥控距离 | m | 30 | ||
重合次数 | 次 | 1~3 | ||
