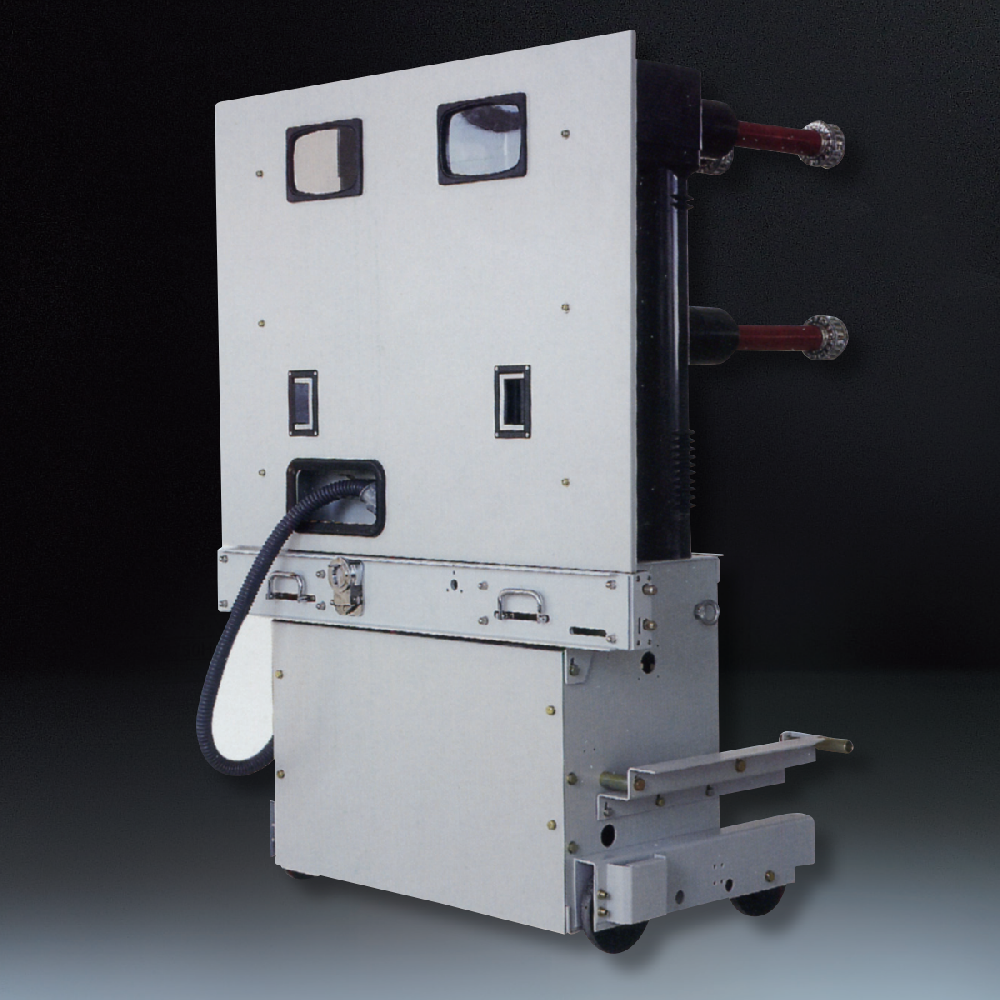

ZN85-40.5系列户内高压真空断路器
ZN85-40.5系列户内高压真空断路器(以下简称断路器)系是三相交流50Hz，额定电压为40.5 kV电力系统中，可供工矿企业、发电厂及变电站作为分合负荷电流，过载电流、故障电流之用，并适用于频繁操作场所。断路器与操动机构采用上下布置结构，有效地降低了断路器的深度。机构设计简单，输出曲线及其性能更适40.5kV真空断路器的特点和要求。总体布局合理、美观、简洁、体积小巧、操作灵活，具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点。
产品详情

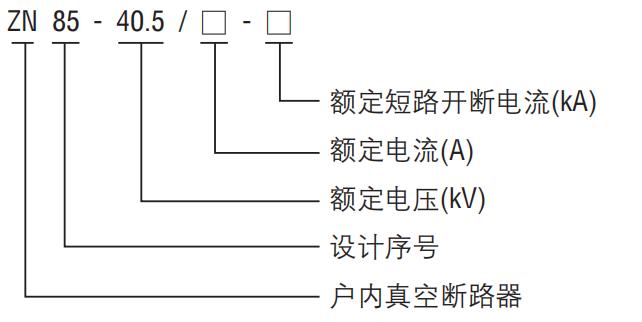

型号含义
使用环境条件
周围空气温度：上限+40℃,下限-40℃；
海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
风压：不超过700Pa(相当于风速34m/s)；
地震烈度：不超过8度；
污秽等级：IV级；
最大日温差：不超过25℃；
相对湿度：日平均不大于95%，月平均不大于90%；
无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
主要技术参数
项目 | 单位 | 数值 |
额定电压 | kV | 40.5 |
1min工频耐压 | kV | 95 |
雷电冲击耐压 | kV | 185 |
额定频率 | Hz | 50 |
额定电流 | A | 1250 1600 2000 |
额定短时耐受电流 | kA | 25 31.5 |
额定峰值耐受电流 | kA | 63 80 |
额定短路持续时间 | s | 4 |
额定短路开断电流 | kA | 25 31.5 |
额定短路关合电流 | kA | 63 80 |
额定操作顺序 | 0-0.3S-CO-180S-C0 | |
额定短路开断电流开断次数 | 次 | 20 |
单个电容器组开断电流 | A | 630 |
背靠背电容器组开断电流 | A | 400 |
额定操作电压 | V | -100/~110 -220/~220 |
机械寿命 | 次 | 10000 |
